系统:微信服务消息架构详解

微信服务消息架构

类图

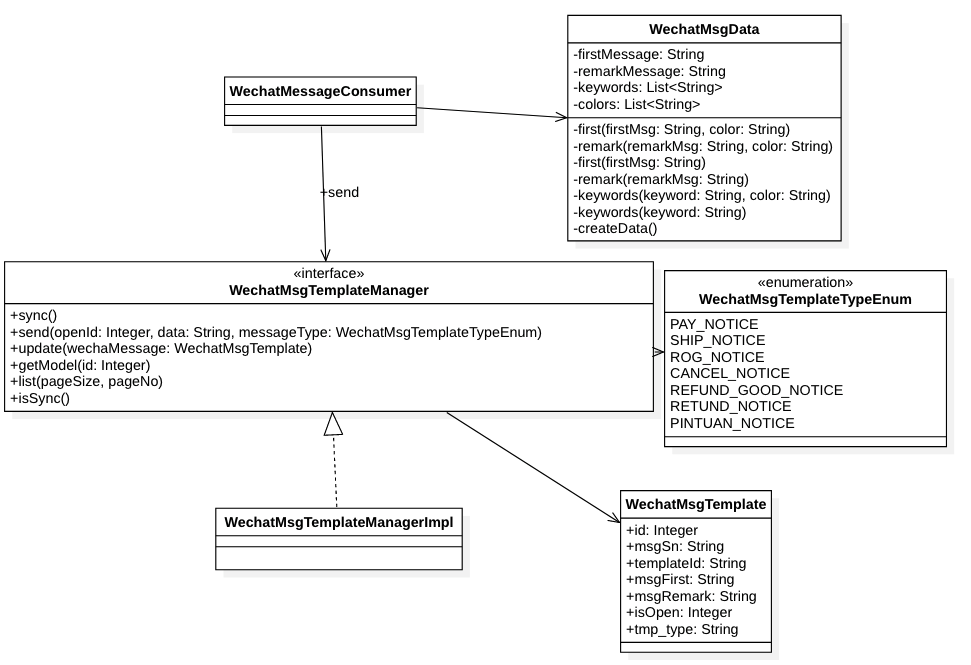

整体类图

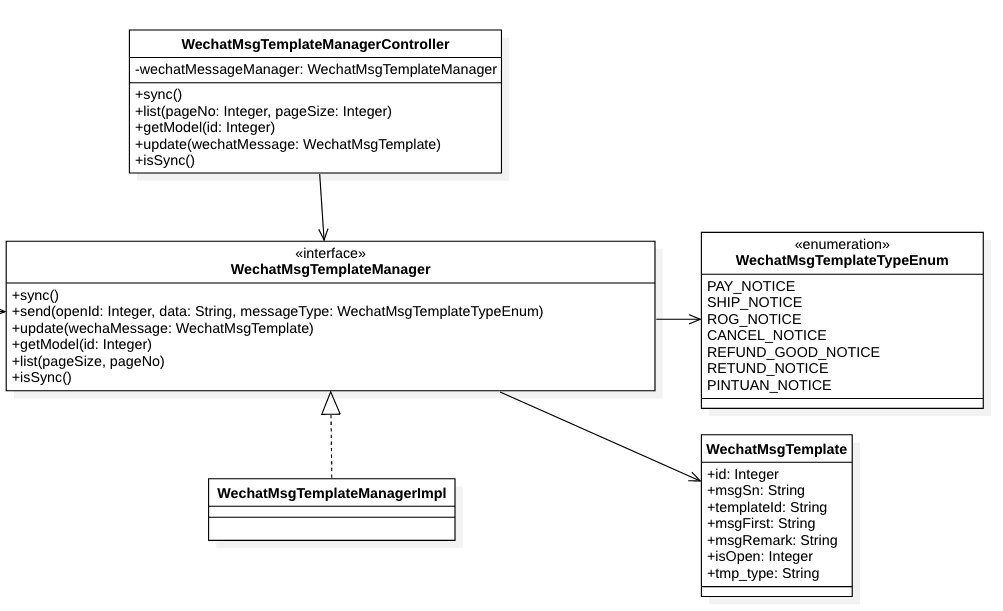

管理端维护类图

消息发送类图

时序图

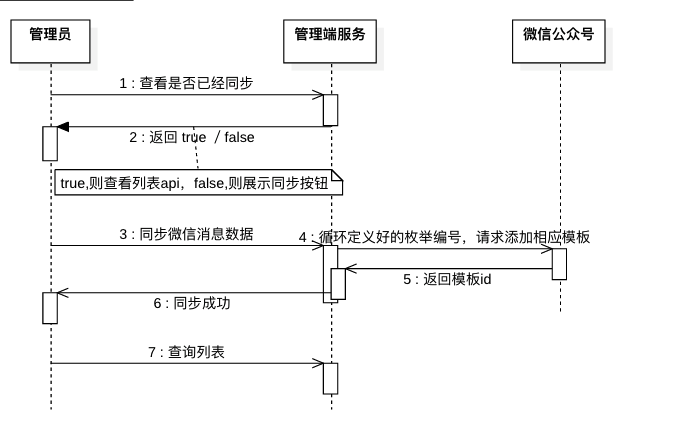

管理端维护时序图

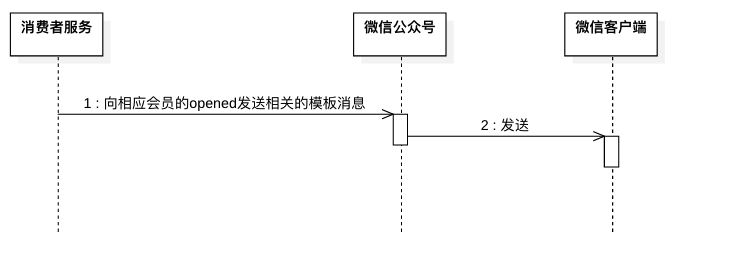

消息发送时序图

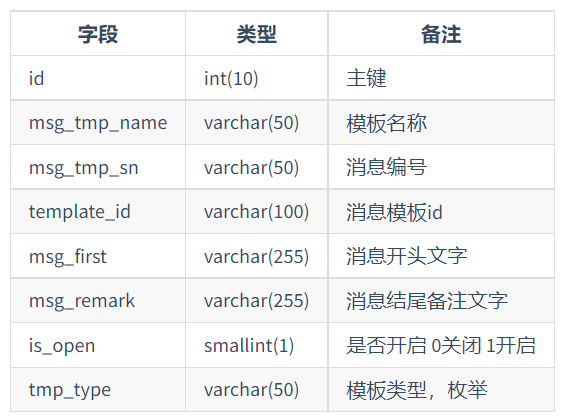

数据库

API

1.管理端查看微信服务消息是否已经同步

路径

参数

  无

返回值

  true已经同步(此时应该调用获取列表),false没用同步

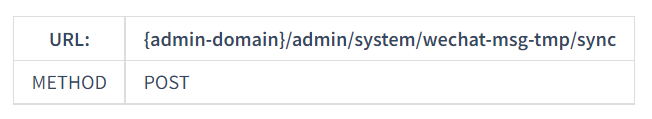

2.管理端同步微信服务消息

路径

参数

  无

返回值

  状态200

3.管理端查看微信消息列表

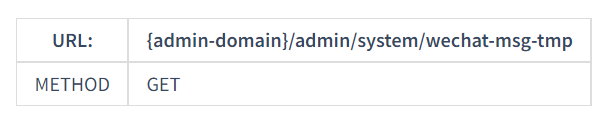

路径

参数

  page_size页数

  page_no页码

返回值

  {

  "template_id":"erTXx9DpTho5bOj4pePmQ-86D0SekKNkbq-31D0PJSw",

  "msg_name":"订单支付成功通知",

  "is_open":1

  }

4.管理端查看某个微信消息

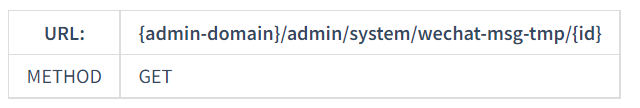

路径

参数

  无

返回值

  {

  "id":13,

  "template_id":"erTXx9DpTho5bOj4pePmQ-86D0SekKNkbq-31D0PJSw",

  "msg_name":"订单支付成功通知",

  "msg_sn":"订单支付成功通知",

  "msg_first":"消息开头文字",

  "msg_remark":"消息结尾备注文字",

  "is_open":1,

  "tmp_type":"PAY_NOTICE"

  }

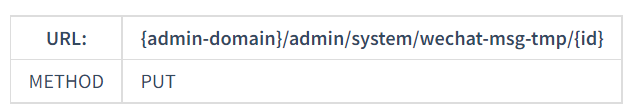

5.管理端保存某个微信消息

路径

参数

  {

  "id":13,

  "template_id":"erTXx9DpTho5bOj4pePmQ-86D0SekKNkbq-31D0PJSw",

  "msg_name":"订单支付成功通知",

  "msg_sn":"订单支付成功通知",

  "msg_first":"消息开头文字",

  "msg_remark":"消息结尾备注文字",

  "is_open":1,

  "tmp_type":"PAY_NOTICE"

  }

返回值

  {

  "id":13,

  "template_id":"erTXx9DpTho5bOj4pePmQ-86D0SekKNkbq-31D0PJSw",

  "msg_name":"订单支付成功通知",

  "msg_sn":"订单支付成功通知",

  "msg_first":"消息开头文字",

  "msg_remark":"消息结尾备注文字",

  "is_open":1,

  "tmp_type":"PAY_NOTICE"

  }

  综上所述,可以大致的了解到系统的微信服务消息架构,想要了解更多技术方面的内容,可以持续关注易族智汇javashop技术文档栏目。

本文由易族智汇(Javashop)原创,首发于易族学院。欢迎转载,请注明出处并保留原文链接:https://www.javamall.com.cn/xueyuan/ 商务咨询:400-089-8805
