基础服务架构

  为了符合阿里规范,对接口和实现做了如下改动

  1、带I开头的接口全部去掉I

  2、以service结束的类换成manager

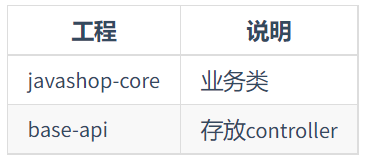

工程规划

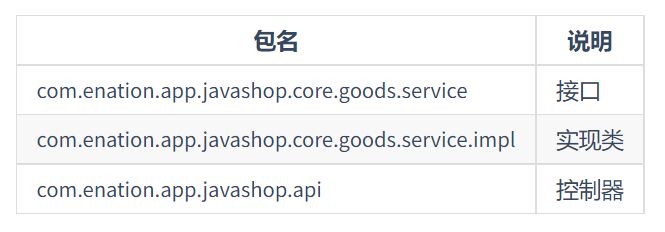

包规划

图片验证码服务

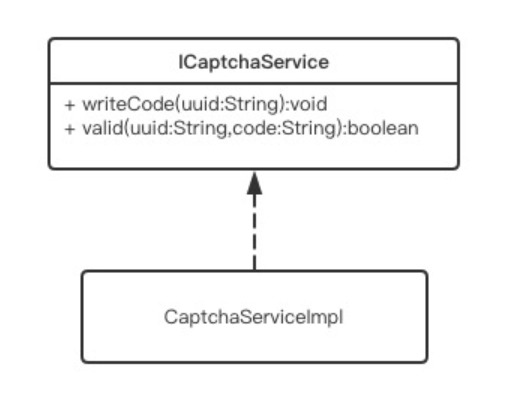

类图

  其中valid方法用来校验验证码

时序图

  注:

  1、写入缓存的失效时间为2分钟

  2、key为:"captcha-"+uuid+"-"+code

  3、校验的逻辑及按上面的key看缓存中的值对不对

手机短信服务

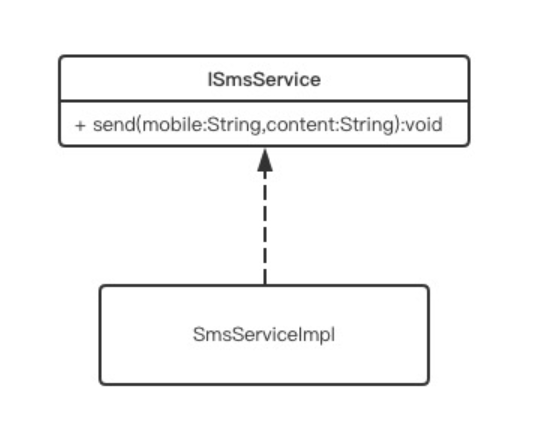

  发送接口

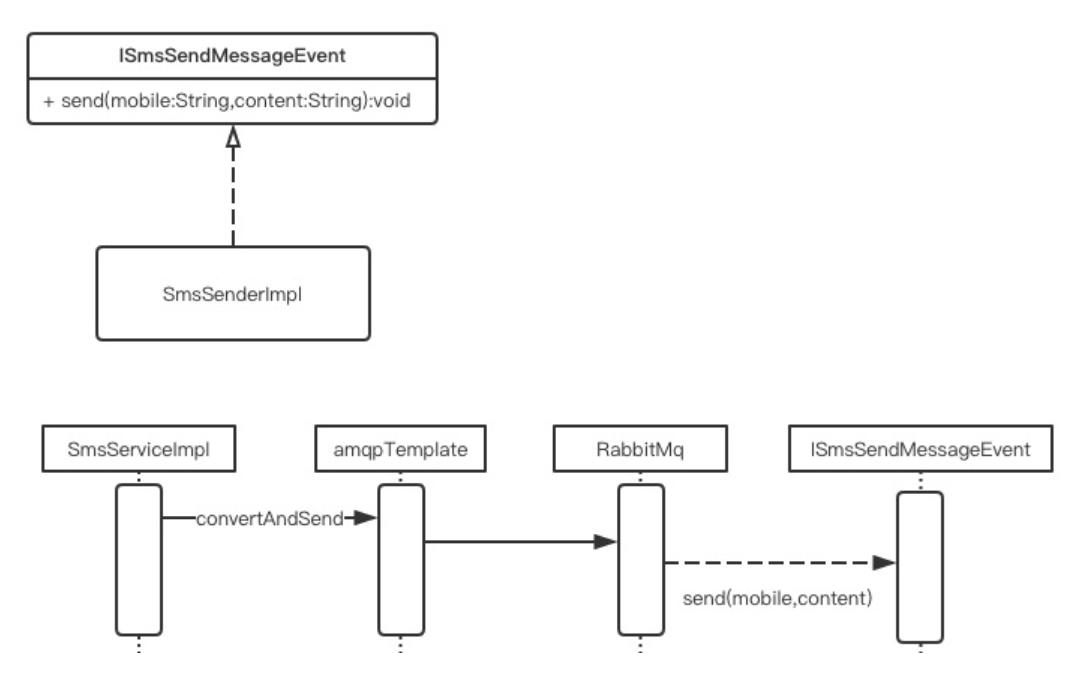

  发送消费者

  说明:SmsSenderImpl调用smsplatform找到插件进行发送

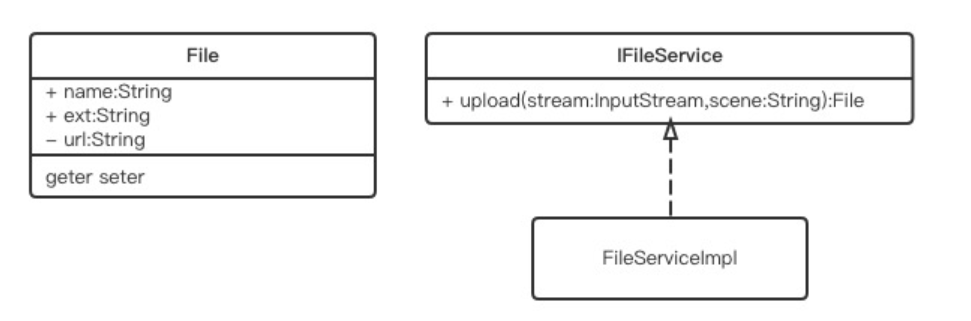

文件上传服务

类图

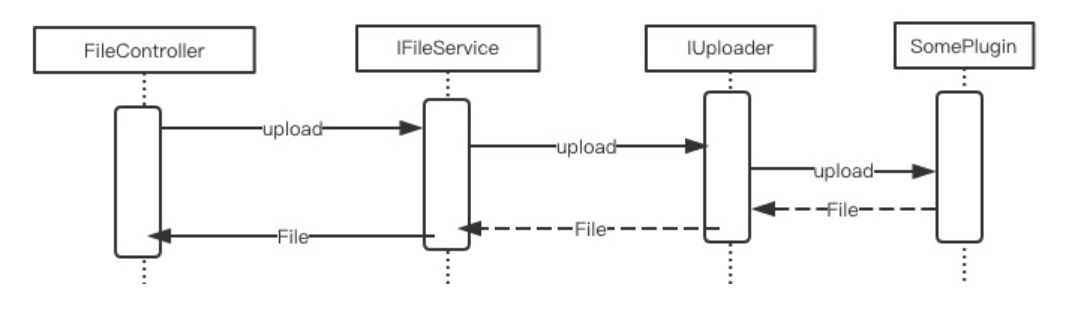

时序图

邮件服务

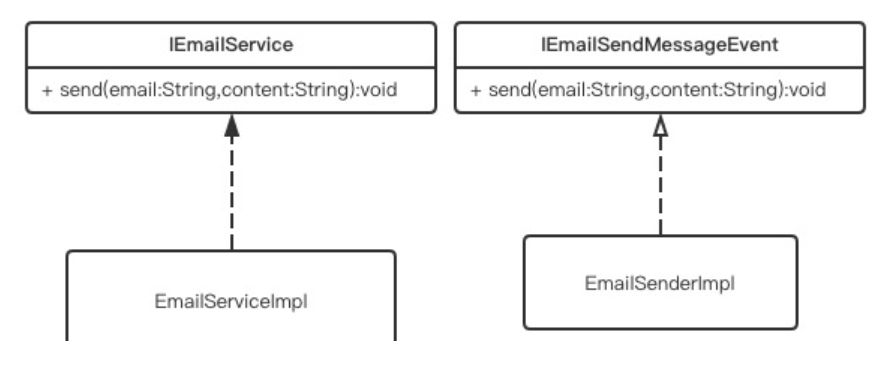

类图

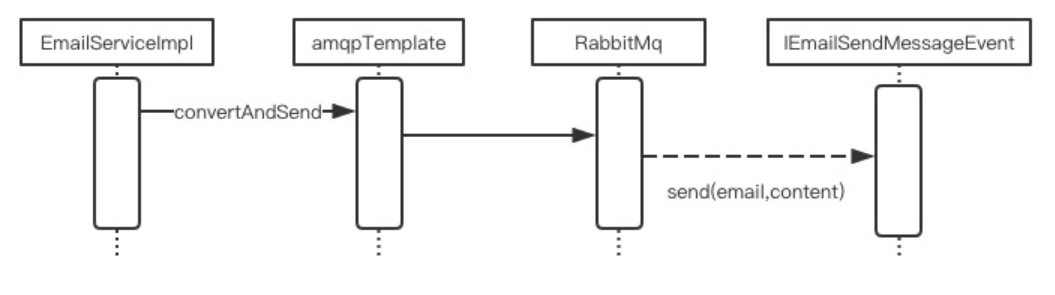

时序图

系统设置

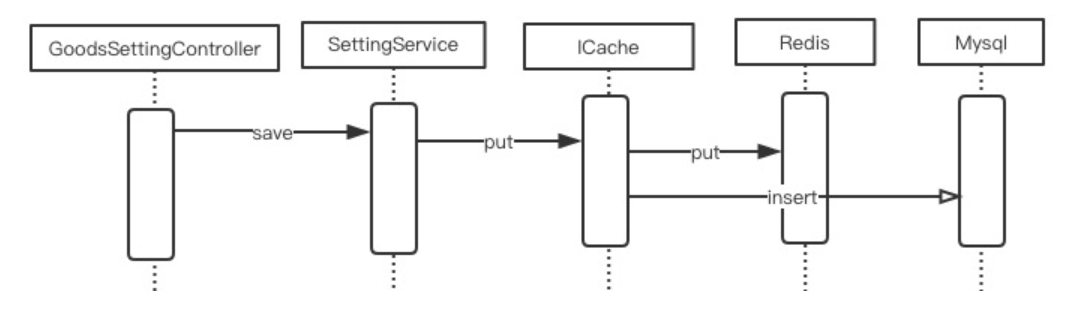

时序图

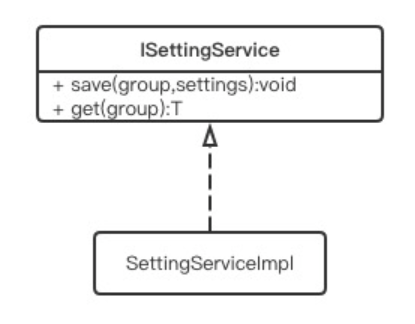

类图

  说明:

  调用者传过来的对象,将对象转为json存在库里

  并在缓存中存一份,以备读取时使用

  以上就是关于基础服务架构的内容,想了解更多详情,可以持续关注易族智汇javashop
